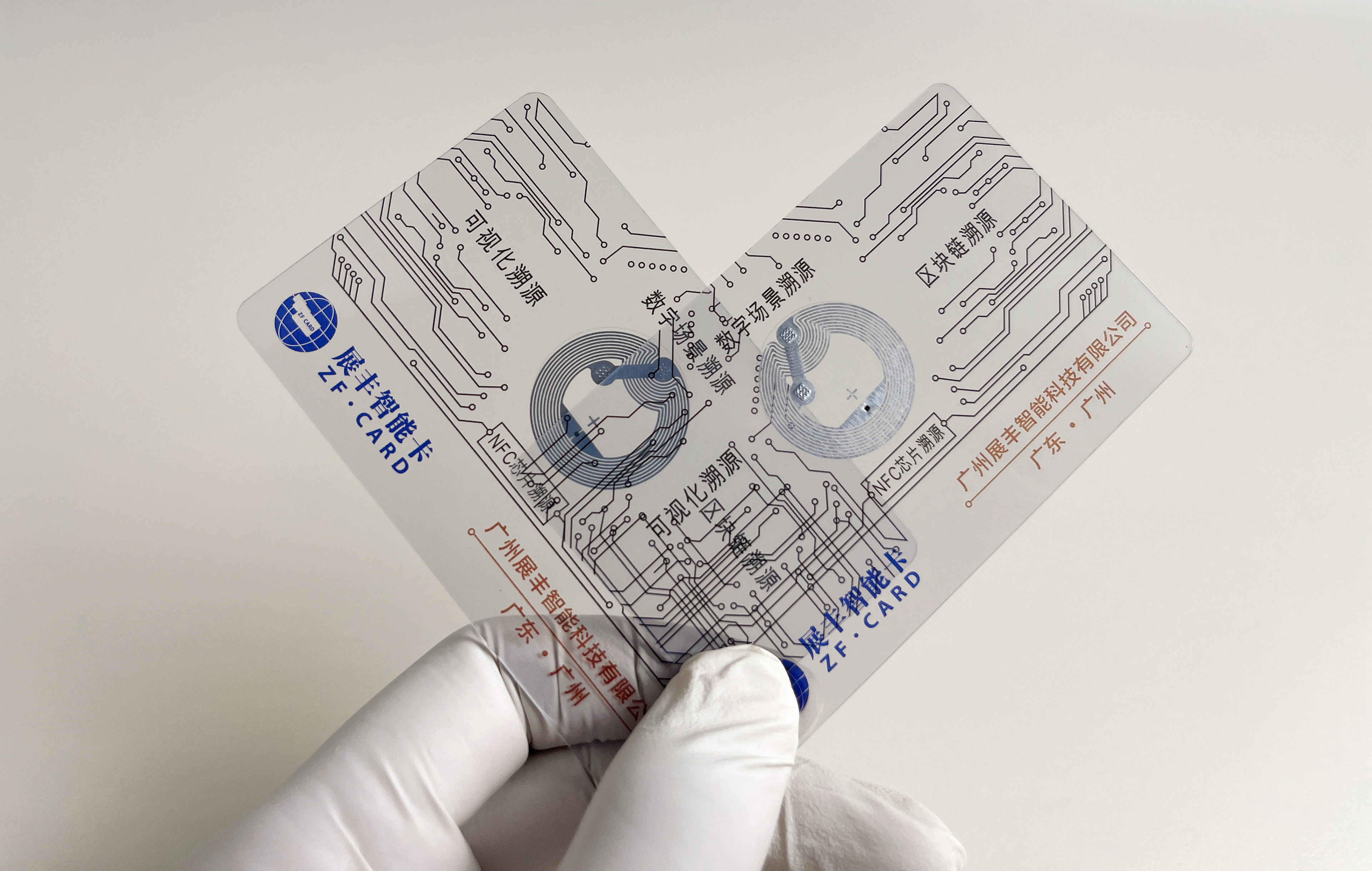

    在我們日常生活中，它安靜地存在于銀行卡、身份證、門禁卡和SIM卡中。它雖小巧如名片，卻內藏一個強大的“微型電腦”。這就是智能卡——現代安全與便捷的基石。但您是否想過，這樣一張看似簡單的卡片，是如何從原材料蛻變成我們手中高度安全的數字伴侶的？本文將帶您深入智能卡制作的精密世界，揭示其背后不為人知的科技之旅。

    第一步：核心的誕生——芯片模塊封裝

    智能卡的“智能”之源，全在于那顆米粒大小的芯片。制作旅程的第一步，便是創造這個核心。

    晶圓制造：故事始于高純度的硅砂。硅被提純、熔化后拉成單晶硅棒，再切割成極薄的圓片，這就是“晶圓”。在超潔凈的晶圓廠內，通過光刻、蝕刻、離子注入等納米級工藝，將復雜的集成電路“印刷”到晶圓上，每個小方格就是一個智能卡芯片。

    測試與切割：完成后的晶圓會經過嚴格的電性能測試，標記出不合格的芯片。然后，用精密的鉆石切割機將晶圓切割成一個個獨立的裸芯片。

    引線鍵合：這是最關鍵的一步。裸芯片被放置在一個帶有8個外部觸點的金屬引線框架上。通過比頭發絲還細的金線或鋁線，利用超聲波能量，將芯片上的焊盤與引線框架的觸點精確連接起來，建立起內外通信的橋梁。

    封裝與固化：連接好的芯片和引線框架被注入黑色的環氧樹脂進行封裝，形成一個堅固的、尺寸標準化的“芯片模塊”。這個模塊保護著脆弱的芯片和金線，免受物理、化學和環境的損害。

    至此，智能卡的心臟已經準備就緒。

    第二步：卡體的塑造——層壓與印刷

    與此同時，卡片的“身體”也在同步制作。

    材料準備：卡基通常采用PVC、PET或更環保的PLA材料。這些材料以卷筒形式存在，被切割成標準尺寸的片材。

    印刷與層壓：如果卡片有背景圖案、Logo等，會先在透明的PVC薄膜上進行高精度印刷。然后，將多層PVC片材（包括印刷層）與一層用于放置芯片模塊的中間層（帶預留孔洞）疊放在一起，送入高溫層壓機。在高溫高壓下，這些層片永久熔合，形成一張堅固、平整的空白卡坯。

    第三步：靈魂的注入——芯片植入與個人化

    這是將“心臟”裝入“身體”，并賦予其獨特身份的過程。

    埋線與封裝：在層壓好的卡坯預留孔位置，放入準備好的芯片模塊。通過專門的熱熔或膠粘工藝，將模塊牢固地封裝在卡體內，確保其8個觸點與卡面齊平。這是物理上的“合體”。

    操作系統植入與初始化：現在，這張卡有了身體和心臟，但還沒有“靈魂”。通過卡面上的觸點，向芯片發送電能和指令，為其裝載卡片操作系統。這個過程會劃分出不同的文件存儲區域，并建立最基本的安全體系，相當于為電腦安裝基礎操作系統。

    個人化——獨一無二的密鑰：這是最具安全意義的環節。每張卡都會在這里獲得其獨一無二的身份。

    印刷個人化：在卡面印刷持卡人的姓名、卡號、有效期等可見信息。

    電子個人化：通過高速、安全的個人化機器，向芯片內寫入關鍵數據，如唯一的序列號、加密密鑰、證書、持卡人生物信息模板等。這些數據通常經過高強度加密，確保即使在制作環節也無法被批量竊取。

    第四步：最終的考驗——質檢與交付

    成品卡必須經過嚴苛的質量控制。

    物理測試：測試卡的尺寸、厚度、翹曲度、耐磨性、抗靜電能力等。

    電氣測試：模擬讀卡器與芯片通信，驗證其功能是否正常，傳輸速率、功耗是否符合標準。

    功能測試：確保所有預置的應用（如支付、門禁）都能正確運行。

    只有通過所有測試的卡片，才會被計數、包裝，最終發往銀行、政府機構或企業用戶手中。

    結語：科技與藝術的融合

    智能卡制作是一條融合了微電子、精密化工、自動化控制和網絡安全的高科技產業鏈。它不僅是將芯片嵌入塑料的簡單過程，更是一個賦予無生命物體以“數字生命”的精妙藝術。每一張安全抵達我們手中的智能卡，都承載著無數工程師的智慧與對安全極致追求的匠心。下一次當您“嘀”卡通行或“閃付”消費時，或許會對這張小小的卡片，多出一份對背后精密世界的敬意。
